Kantenschliff Schärfgerät - Squarejig - Square Ground Sharpener -

Squarejig Bedienungsanleitung
Squarejig German Instruction Manual.pdf
PDF-Dokument [639.9 KB]



Mit dem Oregon 410-230 & Squarejig Square Ground Sharpener können alle Vollmeißelketten in Teilung 325 - 3/8 & 404 mit Nutbreite 1,5 & 1,6 geschärft und umgeschliffen werden.

Optional ist ein Zubehör für Nutbreite 1,3 erhältlich.

Das Set mit Oregon 410 Schärfgerät ist in verschiedenen Varianten erhältlich:

40 Grad Schärfwinkel: Schnellschnitt-Kit

z.B bei Weichholz


Unsere Empfehlung:

45 Grad Schärfwinkel:

Ausgewogenes Standard Kit, für alle Hölzer, 45 Grad Standardschliff  (Werksschliff Stihl und Oregon.)



50 Grad Schärfwinkel: Langlebiger Schnitt

z.B für gefrorenes, hartes und stark verschmutztes Holz

oder als "all-in-one" mit 40 Grad, 45 Grad und 45 Grad Aufsatz und Erweitertungsteilen



Wie bei allen Schärfarbeiten an Kantenschliffketten wird auch mit diesem Gerät leicht in das Treibglied geschliffen. Dies stellt keinen Mangel am Gerät oder Zubehör dar!



Wir bieten ein universelles System:

Das Oregon Schärfgerät 410-230 kann weiterhin auch für normale Schärfarbeiten, Absetzen des Tiefenbegrenzer in allen Teilungen und Nutbreiten verwendet werden. Es wird lediglich ohne den Schärfaufsatz / Squarejig geschliffen, um auch Schärfungen im Rundschliff zu erledigen.

Squarejig ist zur Zeit das einzigste Schärfsystem mit welchem auf vielen elektrischen Schärfgeräten ein  Kantenschliff erstellt werden kann und setzt neben dem bereits bekannten und immer schwerer verfügbaren Semington 451 neue Möglichkeiten und Maßstäbe.



Weiteres Zubehör ist optional erhältlich.



Kantenschliff-Sets mit Oregon 410-230

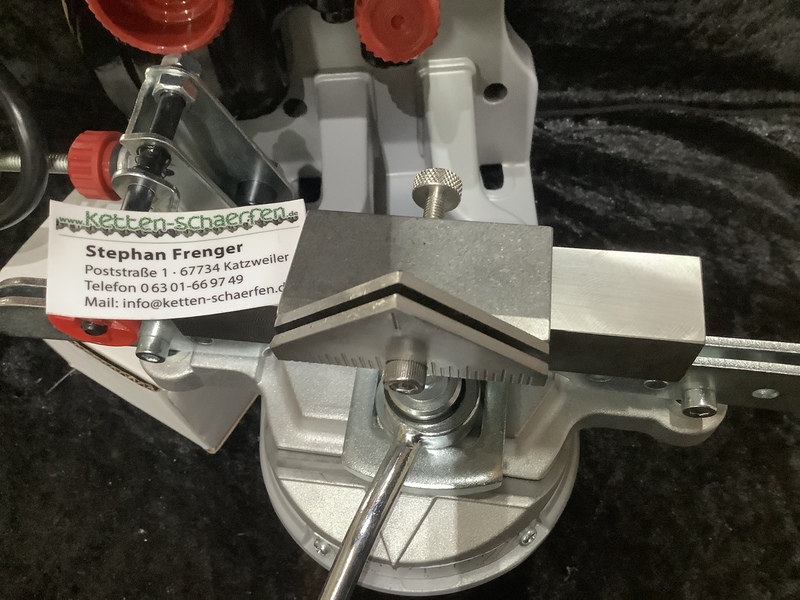

Oregon 410-230 Kantenschliff mit Squarejig Vorführgerät

Vorführgerät- Kantenschliff-Set
Für Vollmeißelketten Teilung 3/8 mit Nutbreite 1,6 und 1,5
Set beinhaltet:
1x Oregon 410-230
1x Squarejig 45 Grad
1 x Schleifscheibe: 3,2 mm
1x Doppeltrapezfeile mit Holzgriff

Vorführgerät Oregon 410-230 Square Ground Sharpener Kantenschliff 3/8





Kantenschliff Sets

Sets beinhalten eine Scheibe 3,2 mm,

Schärfen und Umschleifen von Kantenschliffketten 3/8

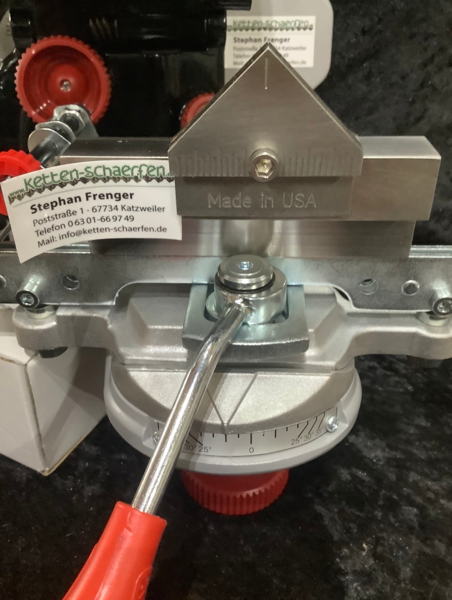

Oregon 410-230 Kantenschliff mit Squarejig

Kantenschliff-Set
Für Vollmeißelketten Teilung 3/8 mit Nutbreite 1,6 und 1,5
Set beinhaltet:
1x Oregon 410-230
1x Squarejig 40 Grad
1x Schleifscheibe: 3,2 mm
1x Doppeltrapezfeile mit Holzgriff

Oregon 410-230 Square Ground Sharpener Kantenschliff 3/8 Single

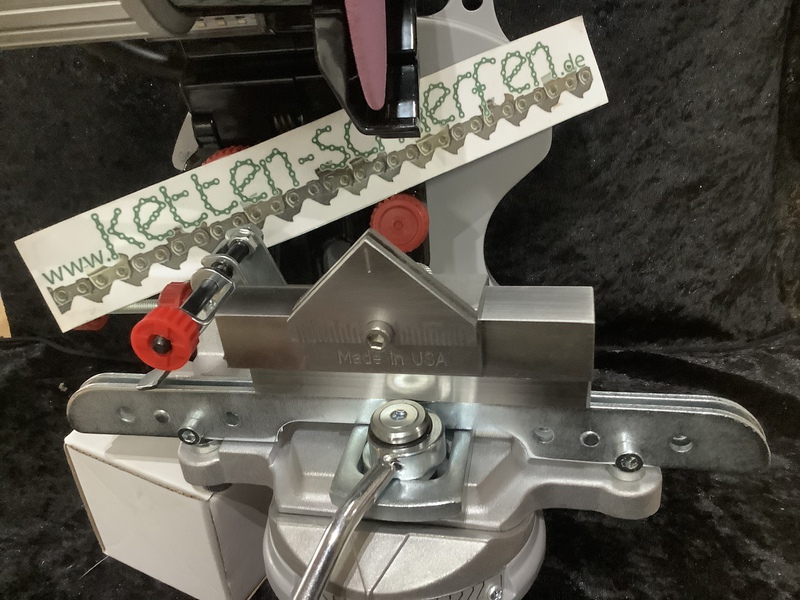

Oregon 410-230 Kantenschliff mit Squarejig

Kantenschliff-Set
Für Vollmeißelketten Teilung 3/8 mit Nutbreite 1,6 und 1,5
Set beinhaltet:
1x Oregon 410-230
1x Squarejig 45 Grad
1x Schleifscheibe: 1 Stück 3,2 mm
1x Doppeltrapezfeile mit Holzgriff

Oregon 410-230 Square Ground Sharpener Kantenschliff 3/8 Single









Universelle Sets mit Oregon 410-230

Sowohl für Kantenschliff als auch für Rundschliff und Absetzen des Tiefenbegrenzer.

In der Lieferung eines Sets sind enthalten:

1 Stück Oregon Schärfgerät 410-230

1 Stück Schleifscheibe 2,9 mm, für Kantenschliff 3/8p & 325

1 Stück Schleifscheibe 3,2 mm, für Kantenschliff 3/8 & 404

1 Stück Schleifscheibe 3,2 mm

1 Stück Schleifscheibe 4,7 mm

1 Stück Schleifscheibe 6,0 mm

(alle Scheiben rosafarben)

1 Stück Diamantfeile
1x Doppeltrapezfeile mit Holzgriff

Ein Stück Kette 3/8 , für die ersten Tests und Einstellungen

1 Stück Squarejig Aufsatz (40, 45 oder 50 Grad für Nutbreite 1,3 oder 1,5/1,6 nach Auswahl)

Bedienungsanleitung bebildert, als Download auf unserer Webseite.




Oregon 410-230 & Squarejig 40 Grad

Für Vollmeißelketten Teilung 3/8 mit Nutbreite 1,6 und 1,5

Oregon 410-230 Square Ground Sharpener 1,6/40




Oregon 410-230 & Squarejig 45 Grad

Für Vollmeißelketten 325 und 3/8 mit Nutbreite 1,6 und 1,5

Oregon 410-230 Square Ground Sharpener 1,6/45




Oregon 410-230 & Squarejig 50 Grad

Für Ketten 325 und 3/8 mit Nutbreite 1,6 und 1,5

Oregon Square Ground Sharpener 1,6/50




Oregon 410-230 & Squarejig 40 Grad 1,3

Für Vollmeißelketten 325 & 3/8 mit Nutbreite 1,3

Oregon 410-230 Square Ground Sharpener 1,3




Oregon 410-230 & Squarejig 45 Grad 1,3

Für Vollmeißelketten 325 & 3/8 mit Nutbreite 1,3

Oregon 410-230 Square Ground Sharpener 1,3




Oregon Square Ground Sharpener Plus

Set beinhaltet 3 Kettenhalter, Nutbreite 1,5/ 1,6

1x Oregon Schärfgerät 410-230
3 Stück Kettenhalter
1x 40 Grad Schnellschnitt
1x 45 Grad Standard
1x 50 Grad Langlebiger
1x Sechskantschlüssel
1x Klemme 1,5“
1x Bock
Schleifscheiben
1x 2,9
2x 3,2
1x4,7
1x 6,0

Oregon Square Ground und Sharpener Plus 1,5/1,6




Squarejig Squaregroud Aufsatz Einzelteil




SONDERPREIS/ VORFÜHRGERÄT

Diese Squarejig wurden in der Testphase an Bestandskunden ausgegeben und sind voll funktionstüchtig! Leichte Kratzer und Staubablagerungen können vorhanden sein. Die mitgelieferte Diamantfeile ist neu.



Squarejig 45 Grad 1,6 Vorführgerät

Für Vollmeißelketten mit Nutbreite 1,6 und 1,5
Squarejig 45 Grad

299,90 € + Versand

Vorführgerät Squarejig 45 Grad 1,6




Squarejig 50 Grad 1,6 Vorführgerät

Für Vollmeißelketten mit Nutbreite 1,6 und 1,5
Squarejig 50 Grad

299,90 € + Versand

Vorführgerät Squarejig 50 Grad 1,6






Squarejig Einzel-Kits

Squarejig 40 Grad 1,6

Squarejig Square Ground Sharpener
Einzelteil ohne Schärfgerät
40 Grad Schnellschnitt-Kit
Für VollmeißelKetten mit Nutbreite 1,5/ 1,6
Bestehend aus Klemme, Kettenhalter, Befestigungsbock und Diamantfeile.

Squarejig 40 Grad 1,6




Squarejig 45 Grad 1,6

Squarejig Square Ground Sharpener
Einzelteil ohne Schärfgerät
45 Grad Standard-Kit
Für VollmeißelKetten mit Nutbreite 1,5/ 1,6
Bestehend aus Klemme, Kettenhalter, Befestigungsbock und Diamantfeile.

Squarejig 45 Grad 1,6




Squarejig 50 Grad 1,6

Squarejig Square Ground Sharpener
Einzelteil ohne Schärfgerät
50 Grad Langlebigkeits-Kit
Für VollmeißelKetten mit Nutbreite 1,5/ 1,6
Bestehend aus Klemme, Kettenhalter, Befestigungsbock und Diamantfeile.

Squarejig 50 Grad 1,6




Für Ketten mit Nutbreite 1,3

Squarejig 40 Grad 1,3

Squarejig Square Ground Sharpener
Einzelteil ohne Schärfgerät
40 Grad Schnellschnitt-Kit
Für VollmeißelKetten mit Nutbreite 1,3
Bestehend aus Klemme, Kettenhalter, Befestigungsbock und Diamantfeile.

Squarejig 40 Grad 1,3




Squarejig 45 Grad 1,3

Squarejig Square Ground Sharpener
Einzelteil ohne Schärfgerät
45 Grad Standard-Kit
Für VollmeißelKetten mit Nutbreite 1,3
Bestehend aus Klemme, Kettenhalter, Befestigungsbock und Diamantfeile.

Squarejig 45 Grad




Squarejig 50 Grad 1,3

Squarejig Square Ground Sharpener
Einzelteil ohne Schärfgerät
50 Grad Langlebigkeits-Kit
Für VollmeißelKetten mit Nutbreite 1,3
Bestehend aus Klemme, Kettenhalter, Befestigungsbock und Diamantfeile.

Squarejig 50 Grad 1,3









Square Ground Sharpener Zubehör - Ersatzteile



Squarejig Einzelteile

Squarejig Zubehör Kettenhalter

Kettenhalter einzeln.
Schnellschnittkit
Zur Erweiterung eines Vorhandenen Squarejig Schärfaufsatzes.
Für Ketten mit Nutbreite 1,5 & 1,6

Squarejig Zubehör Kettenhalter




Squarejig Zubehör Kettenhalter

Kettenhalter einzeln.
Standard 45 Grad
Zur Erweiterung eines Vorhandenen Squarejig Schärfaufsatzes.
Für Ketten mit Nutbreite 1,5 & 1,6

Squarejig Zubehör Kettenhalter




Squarejig Zubehör Kettenhalter

Kettenhalter einzeln.
Standard 50 Grad
Zur Erweiterung eines Vorhandenen Squarejig Schärfaufsatzes.
Für Ketten mit Nutbreite 1,5 & 1,6

Squarejig Zubehör Kettenhalter




Squarejig Zubehör Kettenhalter

Kettenhalter einzeln.
Schnellschnittkit
Zur Erweiterung eines Vorhandenen Squarejig Schärfaufsatzes.
Für Ketten mit Nutbreite 1,3

Squarejig Zubehör Kettenhalter




Squarejig Zubehör Kettenhalter

Kettenhalter einzeln.
Standard 45 Grad
Zur Erweiterung eines Vorhandenen Squarejig Schärfaufsatzes.
Für Ketten mit Nutbreite 1,3

Squarejig Zubehör Kettenhalter




Squarejig Zubehör Kettenhalter

Kettenhalter einzeln.
Standard 50 Grad
Zur Erweiterung eines Vorhandenen Squarejig Schärfaufsatzes.
Für Ketten mit Nutbreite 1,5 & 1,6

Squarejig Zubehör Kettenhalter




Squarejig Klemme

Klemme einzeln 1,5 Zoll für Kettenhalter 40 Grad
Zur Erweiterung eines Vorhandenen Squarejig Schärfaufsatzes.
Universell für alle Kettenhalter

Squarejig Klemme




Squarejig Klemme

Klemme einzeln 2 Zoll
Für Kettenhalter 45 und 50 Grad
Zur Erweiterung eines Vorhandenen Squarejig Schärfaufsatzes.
Universell passend

Squarejig Klemme




Sechskantschlüssel 5/32

Sechskantschlüssel 5/32 passend zu Squarejig Kettenhalter-Schraube

Squarejig Sechskantschlüssel




Square Ground Sharpener Diamantfeile

Square Ground Sharpener Zubehör

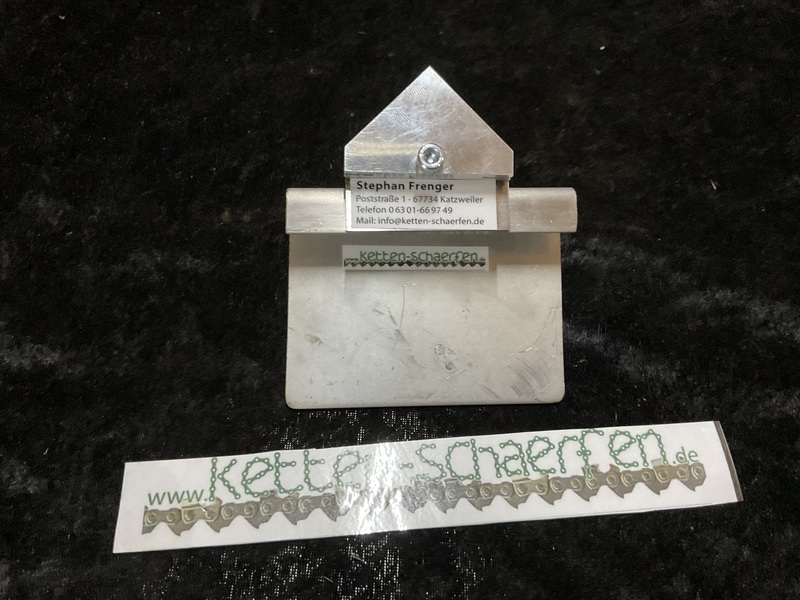

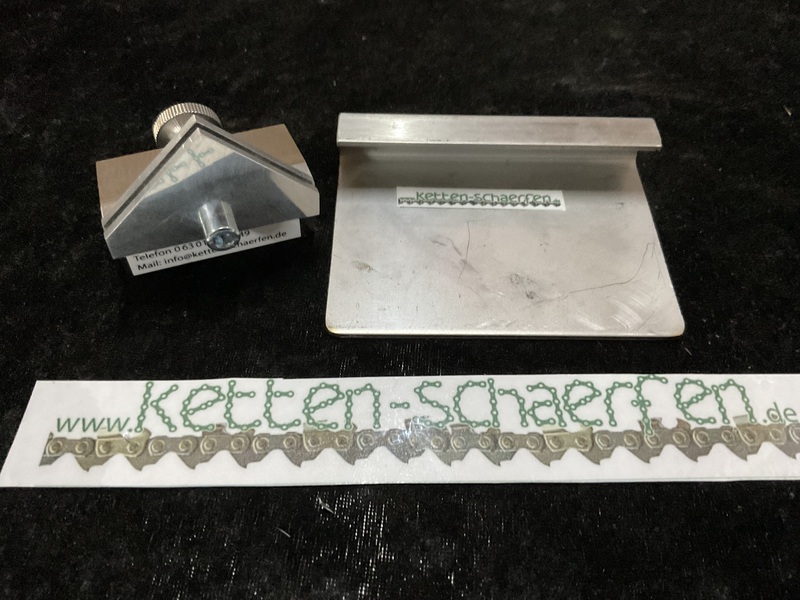

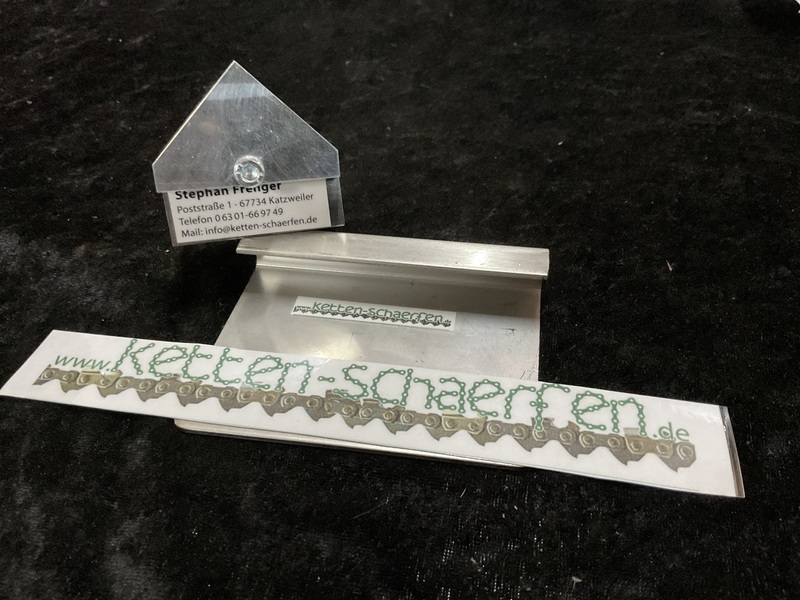

Abrichtblock

Zur Winkelgenauen Einstellung und exaktem Abrichten der Scheibe.
Die Diamantfeile wird hier auf die Einheit gelegt und die Scheibe durch herabfahren der schwenkeinheit exakt auf 22,5 Grad abgerichtet.

Squarejig Abrichtblock





Schleifscheiben







Schleifscheibe rosa

Zubehörteil zu Schärfgeräten
145x2,9x22,2
Für Kantenschliffketten 325 & 3/8picco
Für Rundschliff bei Ketten 1/4 1,1
Nicht abgerichtet!

Schleifscheibe zu 410-230




Schleifscheibe rosa

Zubehörteil zu Schärfgeräten
145x3,2x22,2
Für Kantenschliffketten 3/8
Für Rundschliff bei Ketten 1/4 - 325 - 3/8picco

Nicht abgerichtet!


Schleifscheibe zu 410-230

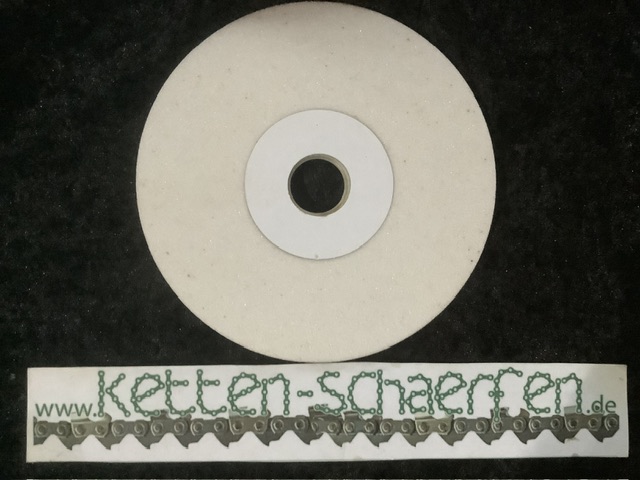

Hochleistungs- Schleifscheibe weiß

Zubehörteil zu Schärfgeräten
145x3,0x22,2
UniversalScheibe für Kantenschliffketten 325 - 3/8picco & 3/8
Höhere Haltbarkeit und schnelleres Schärfen.
Die Scheibe sollte für die Verwendung bei 3/8 1,5/1,6 einseitig etwas mehr abgerichtet werden.

Nicht abgerichtet!

Schleifscheibe




Schleifscheibe rosafarben

Zubehörteil zu Schärfgeräten
145x4,7x22,2
Für Rundschliff bei Ketten 3/8 und 404

Schleifscheibe




Schleifscheibe gerade rosafarben

Zubehörteil zu Schärfgeräten
145x6,0x22,2
Für Tiefenbegrenzer

Schleifscheibe
