Kantenschliff-Schärfgeräte

Unsere verschiedenen Kantenschliff- Schärfgeräte bieten alle Möglichkeiten zum Umschleifen und Schärfen von Vollmeißelketten.


In Verbindung mit einem Schärfgerät Maxx oder Jack sind alle Vollmeißelketten  325 - 3/8 & 404 1,6 & 1,5 mit nur einem Gerät zu bearbeiten. Alle Schärfwinkel 40 Grad (Schnellschnitt), 45 Grad Ausgewogener Schnitt) und 50 Grad (gefrorenes, verschmutztes und hartes Holz können geschärft und umgeschliffen werden, selbst Zwischenwinkel 47,5 Grad, 42,5 Grad und viele Weitere sind möglich.

Bitte beachten, bei Ketten 325 wird eine 2,9 mm Scheibe benötigt.

Optional ist auch ein Kettenhalter für Ketten mit Nutbreite 1,3 verfügbar.

Die Möglichkeit sowohl links als auch rechts den gewünschten Winkel der Scheibe einzustellen und die Schärfung der Zähne beidseitig nach innen, ermöglicht den Kantenschliff in allen üblichen und unüblichen Schärfwinkeln.

Jedes Gerät wird mit zwei rosa Schleifscheiben geliefert.

1x 2,9 mm für Ketten 325 und 3/8picco
1x 3,2 mm für Ketten 3/8 und 404



Grundeinstellung des Gerätes:

Zahnwinkel 10 Grad

Neigungswinkel 10 Grad

Stellung der Scheibe:

90 Grad bei 40 Grad Schärfwinkel

85 Grad bei 45 Grad Schärfwinkel

80 Grad bei 50 Grad Schärfwinkel

Der Winkel des Schwenkarm/ der Schleifscheibe wird nur für die Auswahl des Schärfwinkel verändert und bleibt beim Schärfen immer festgestellt.

Der Auflagebock bleibt hier unverändert fest

Justierungen erfolgen:

Über den Neigungswinkel (Schlifftiefe ins Treibglied minimieren/verhindern, nachjustieren nach Abrichten der Scheibe)

Über den Zahnwinkel (Linie Zahndach zu Zahnbrust)

Über das Squarejig: Abschliff der Kette,

Tiefenbegrenzer: Einstellung der Schlifftiefe nach Justierung aller Winkel!



Kantenschliff-Schärfgerät Jack

Kantenschliff-Schärfgerät Jack
639,90 EUR

Für Ketten mit Nutbreite 1,5/1,6
Squarejig 40 Grad
Lieferzeit 5-6 Werktage

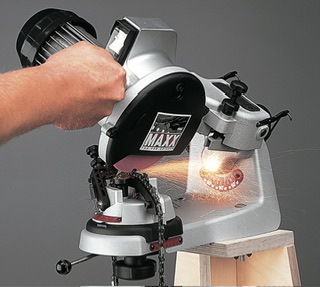

Kantenschliff-Schärfgerät Maxx

momentan ausverkauft





Oregon Schärfgerät 410-230 für Kantenschliffketten

Schärfwinkel von 40-50 Grad möglich, hier wird eine Adapterplatte mitgeliefert.

Durch die Adapterplatte ist es möglich das 45 Grad Squarejig einseitig zu erhöhen und dadurch den vorgegeben 45 Grad Winkel auf 40 oder 50 Grad zu verändern.






Kantenschliff-Schärfgerät Oregon 410-230
539,90 EUR

Kantenschliff-Set
Für Vollmeißelketten Teilung 3/8 mit Nutbreite 1,6 und 1,5
Set beinhaltet:
1x Oregon 410-230
1x Squarejig 45 Grad
1x Schleifscheibe 2,9 mm
1x Schleifscheibe 3,2 mm
1x Diamantfeile
Adapterplatte für Schärfwinkel 40 & 50 Grad




Oregon 410-230 Squareground Sharperner Plus

Für alle Nutbreiten 1,3- 1,5 & 1,6

Alle Schärfwinkel 40, 45 & 50 Grad

Kantenschliff-Schärfgerät Oregon 410-230 Plus
699,00 EUR

Für Ketten, Nutbreite 1,3 - 1,5/ 1,6
Für Vollmeißelketten 3/8p, 325 3/8 404
1x Oregon Schärfgerät 410
1 Stück Kettenhalter 45 Grad 1,5/1,6
1 Stück Kettenhalter 40 Grad 1,3
1 Stück Adapterplatte
1x Sechskantschlüssel
Schleifscheiben
1x 2,9
1x 3,2
1x 4,7
1x 6,0




Universelle Sets mit Oregon 410-230

Sowohl für Kantenschliff als auch für Rundschliff und Absetzen des Tiefenbegrenzer.

In der Lieferung eines Sets sind enthalten:

1 Stück Oregon Schärfgerät 410-230
1 Stück Schleifscheibe 2,9 mm
1 Stück Schleifscheibe 3,2 mm
1 Stück Schleifscheibe 4,7mm

1 Stück Schleifscheibe 6,0 mm

(alle Scheiben rosafarben)
1 Stück Diamantfeile
1 Stück Adapterplatte zur Veränderung des Schärfwinkel

1 Stück Squarejig Aufsatz (45 Grad für Nutbreite 1,3 oder 1,5/1,6 nach Auswahl & Adapterplatte)

Bedienungsanleitung bebildert, als Download auf unserer Webseite.





Kantenschliff-Schärfgerät Oregon 410-230 universell 1,5/1,6
579,00 EUR

Für Vollmeißelketten
325 - 3/8 & 404 mit Nutbreite 1,5 & 1,6
45 Grad Standard Kit 1,5/1,6
