Die häufigsten Fragen zu mobilen Sägewerken und Granberg Alaskan Mill's/ Montageanleitungen

Welches Set passt zu welcher Säge?

Unsere Sets sind passend zu verschiedenen Sägentypen und Schienenaufnahmen zusammen gestellt.

Um ein passendes Set zu finden ermitteln Sie zuerst die Aufnahme Ihrer Führungsschiene.

Als kleine Hilfe:

A041 z.B Echo, Dolmar kleine Aufnahme 8,2 mm

A095 z.B Husqvarna, Solo kleine Aufnahme 8,2 mm

A074 Stihl kleine Aufnahme 8,2 mm

K095 z.B Husqvarna, Solo, Dolmar  mittlere  Aufnahme 8,2 mm

D009 z.B Husqvarna, Solo, Dolmar  große   Aufnahme 9,00 mm

D025 Stihl 026-661 mittlere Aufnahme 12,00 mm

E031 Stihl, Dolmar große Aufnahme 14,00 mm

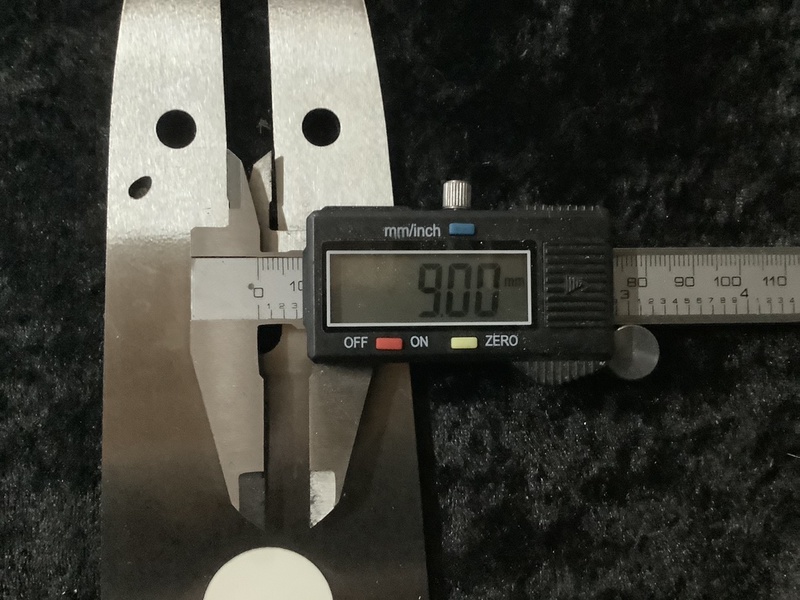

Aufnahme messen, sehen Sie im folgen Bild

Bitte beachten Sie, durch eine digitale Messung kann das genaue Maß Ihrer Schiene etwas abweichen z.B 8,2 auch 8,15 oder 8,25,  9,00 mm 9,10 mm oder auch etwas mehr.

KS Easy Startersets

Diese sind für den gelegentlichen Einsatz im privaten Einsatz ausgelegt!

Es Wird auch bei größeren Sägen ein Zusatzöler empfohlen. Die in den Startersets enthalten Führungsschienen mit Nut 1,5 und 1,6 sind laminierte Führungsschienen, welche einem dauerhaften und professionellen Einsatz nicht stand halten.

Wählen Sie für einen dauerhaften und professionellen Einsatz unsere Sets mit Windsor SpeedTip Führungsschienen, mit Nutbreite 1,3 und aus einen Stück gefrästen Führungsschienen mit austauschbarer Schienspitze.



Empfehlung zum Einstellen der Schnitthöhe






Wie stellt man am einfachsten die Schnitthöhe ein?

Wir empfehlen den Einsatz von Schablonen.


Einfache Holzstücke, welche die gleiche Breite und Höhe besitzen, werden zwischen Sägeschiene und Rails gelegt, das mobile Sägewerk darauf abgesetzt und fixiert, so ist zusätzlich ein spannungsfreier Zusammenbau gewährleistet.

Durch den Einsatz solcher Höhenschablonen ist es möglich schnell und einfach, immer wieder, die gleiche Schnitthöhe einzustellen, ohne mit Zollstock oder Messhilfen zu arbeiten.

Die Einstellung geht schnell und unkompliziert, gewährleistet immer gleiche Dicken an Werkstücken.



Unser Bild zeigt den Aufbau mittels Holzstück 4x8 cm, als Höheneinstellung 8 cm, mit 4 Stück dieses einfachen Hilfsmittels können verschiedenen Höhen eingestellt werden, 4 cm, 8 cm, 12 cm, 16 cm usw.




Abkeilen

Um ein einklemmen der Führungsschiene zu verhindern und gerade Schnitte zu erhalten ist Abkeilen wichtig.

Je nach Länge und Dicke der Bretter sollte alle 50-100 cm beidseitig ein Keil in das Schnittgut eingesteckt werden. Dies verhindern ein Durchbiegen und verklemmen der Führungsschiene.

In der Regel reicht ein Keil am Anfang des Schnittes, nachdem das Sägewerk 30-50 cm tief eingeschnitten hat, an der Stirnseite. Je nach Breite des Stammes sollten 2 Keile verwendet werden um ein verdrehen der Bretter zu verhindern.

Hier  müssen nicht zwingend Fällkeile eingesetzt werden, einfache Holzkeile reichen aus.

Als Minimum sollten 5 Keile genutzt werden und vorhanden sein, bei Holzstämmen bis 2 Meter.

Vor dem Auslaufen der Führungsschiene aus dem Schnittgut sollten 2 weitere Keile angesetzt werden um das Sägewerk sauber und ohne Klemmen aus dem Stamm führen zu können.



WICHTIG!

Die Keile sollten nur so fest eingesteckt oder eingeschlagen werden, damit die Bretter oder Balken nicht durchbiegen. Die Keile dienen  lediglich zum Erhalt einer gleichbleibenden Schnittfunge und sollten auch erst entfernt werden nachdem die Arbeit beendet ist und Bretter und  Balken komplett gesägt sind. Ein früheres entfernen kann zu biegen der Bretter führen, was sich auf alle folgenden Bretter auswirkt.





Sägen mit oder ohne Rinde.








In der Rinde befindet sich Sand, Schmutz und teilweise Steine, die über Jahre hinweg eingewachsen sind. Diese Fremdkörper veringern die Lebensdauer der Sägekette und die Schärfe.



Wer möchte schon nach winigen cm die Kette wechseln oder nachschärfen?

Wir empfehlen die Rinde, vor dem Schneiden zu entfernen.

sollte ein Erhalt der Rinde gewünscht sein ist es wichtig den Stamm auf Fremdkörper zu prüfen und so gut als möglich den Stamm zu reinigen.

Hier sollte beachtet werden, dass mit vorhandener Rinde die Ketten schneller Stumpf werden.





Ein Schälgerät erleichtert Ihnen die Arbeit.

Ein entsprechendes Produkt finden Sie in unserem Sortiment



Ketten reißen im Schnitt, ein Grad an der Führungsschiene entsteht, es entstehen Wellen im Schnittgut.

Beim Schneiden längs der Faser werden Säge und Material stark belastet, es entsteht eine starke Reibung und Hitze zwischen den Teilen. Viele Sägen verfügen über kleine Ölpumpen, welche nicht für den Einsatz in Sägewerken ausgelegt sind. Kühlung und Schmierung ist enorm wichtig. Der Einsatz eines Zusatzöler ist auch bei kurzen und Fürungsschienen und kleinen Kettensägen sinnvoll.

Prüfen Sie die maximal zulässige Führungsschienenlänge Ihrer Kettensäge, beachten Sie das bei längeren Führungsschienen ein Zusatzöler eingesetzt werden muss.

Prüfen Sie vor jeden Schnitt den Zustand der Führungsschiene, ein Grad sollte hier umgehend entfernt werden. Nutzen Sie hierfür einen Schienenrichter. Gerade beim Einsatz in Sägewerken werden Führungsschienen stärker beansprucht und eine Abnutzung tritt schneller ein als beim normalen Schneiden, Ablängen oder bei Fällarbeiten.



Wellen im Schnitt
Wellen im Schnittgut entstehen durch stumpfe, einseitig abgenutzte Ketten, durch Sägemehl in der Nut und durch beschädigte oder eingelaufene Führungsschienen, in welchen die Kette nicht mehr sauber geführt werden kann, durch fehlerhafte Schärfung- verschiedene Winkel und Längen der Schneidezähne.

Eine defekte Führungsschiene kann bei falscher Handhabung, fehlender Schmierung/ Kühlung bereits nach wenigen Schnitten eintreten. Sowohl bei einfachen als auch bei teuren Führungsschienen kann dies bereits nach wenigen cm des ersten Schnittes entstehen! Im Längsschnitt entsteht eine höhere Hitze und Reibung, Metall auf Metall, welche nur durch zusätzliche Kühlung mit Öl oder bei einigen Anwendern auch durch Wasser reduziert werden mussnach wenigen cm Schnittlänge Beschä

Überschätzen Sie hier nicht die eigene Säge und den Wert einer Zusatzölung, auch wenn man der Meinung ist man würde das Sägewerk nur wenig und als Hobby einsetzen!


Eingelaufene und abgenutzte Führungsschienen sollten ausgetauscht werden, starker Grad führt zusätzlich zum Klemmen und Beschädigungen an Sägen.


Bei Führungsschienen mit Wechselspitze kann es vorkommen, dass die Wechselspitze nicht zu hundert Prozent passend sitzt oder nach dem Austausch übersteht. Dieser Übergang sollte mittels einer Flachfeile abgerundet werden, so wird ein Freilauf gewährleistet, ein Anschlagen oder Hängenbleiben an diesen Flächen führt zum Reißen. Nach einem Abrunden dieser Stellen kann die Kette frei laufen.



Prüfen Sie das Kettenrad!

Wird oder wurde ein zur Kette gehörendes Kettenrad/ Antriebsritzel verwendet? Prüfen Sie die Teilung der Kette und Kettenrades.

Das Antriebsritzel sollte nicht eingelaufen oder abgenutzt sein, wie auch Ketten und Führungsschienen ist das Kettenrad ein Wartungs und Austauschteil.


Bei 3/8 1,3 picco/ LoPro muss ein LoPro Ritzel verwendet werden.

Die Nutbreite der Kette spielt beim Antriebsritzel keine Rolle.

Bei Standard und Profiteilung in Nutbreite 1,3 - 1,5- 1,6 wird das gleiche Ritzel oder Sternkettenrad verwendet.

Bei 3/8 1,3 LoPro Ketten (Stihl PMX, Oregon 91R, Panther LoPro Fullskip usw.) muss ab einer Schienenlänge von 75 cm ein LoPro Ritzel verwendet werden.

Längsschnittketten

Nicht jede Längsschnittkette ist für jeden Einsatz geeignet.

Unsere Startersets werden mit unterschiedlichen Kettentypen angeboten. Je nach Art des Holzes ist das Schnittbild unterschiedlich und zeigt die entsprechenden Fehler auf.



Eine Fullskip Kette hat einen leicht gröberen Schnitt als Standard-Ketten, diese ermöglichen jedoch den Einsatz auf kleineren Sägen und den Einsatz von längeren Führungsschienen.

Eine Nacharbeit, durch hobeln oder schleifen wird bei Standardketten weniger als bei Fullskipketten, hier steht aber auch die Schnittgeschwindigkeit entgegen.

Es obliegt immer dem Anwender welche Kette eingesetzt werden soll.





Zusatzöler








Zusatzöler sind erforderlich, bei Schmalschnittschienen mit Nut 1,3 mm ab 75 cm, dies gilt für Leistungsstarke Kettensägen, welche für Längere Führungsschienen ausgelegt sind.

Bei kleineren Kettensägen sollten Zusatzöler schon bei kürzeren Führungsschienen eingesetzt werden,  je nach Länge und nach verwendeter Kettensäge  auch schon ab 45 cm.

Überprüfen Sie die vom Hersteller angegebene maximale Führungsschienenlänge, Ihrer Säge. Alle Längen darüber sollten mit einem Zusatzöler genutzt werden.

Generell ist es bei allen Kettensägen sinnvoll Zusatzöler einzusetzen, diese gewährleisten eine optimale Schmierung. Das Öl sollte an der Schienenspitze eingeleitet werden, um hier die in Holz einlaufende Kette mit Öl zu versorgen, die Ölpumpde der Kettensäge führt das Öl zur auslaufenden Kette, wobei an der Schienspitze viel Öl verloren geht. Beim normalen Sägen und Fällen ist dies auch richtig, beim Stechen in einen Stamm wird hier Öl in der Schienenspitze benötigt. Dies verhält sich in Sägewerken anders, hier wird das Öl an der Seite der in den Stamm einlaufenden Kette benötigt.

In den vorderen Teil der Führungsschiene muss,  für den Einbau der Ölschraube, eine Loch gebohrt werden. Nur so wird das Öl direkt in die Nut geführt und eine Schmierung  gewährleistet. Ein Öl welches nur auf die Führungsschiene geleitet wird läuft nicht sauber in die Nut, dieses wird beim Einlaufen der Kette in den Stamm bereits "verbraucht" und vom Holz aufgenommen, daher nicht von der Kette mitgeführt und in die Nut abgegeben. Es besteht zusätzlich die Gefahr einer einseitigen Abnutzung der Führungsschiene, was zum Verlaufen des Schnittes und Klemmen führt.

Der Einsatz von SmalLog Mill, Panther Intersect und ECO Easy/S, aus unserem Sortiment, ist für kleinere Stammdurchmesser mit kleinen Kettensägen gedacht und ausgelegt, je nach verwendeter Kettensäge empfiehlt es sich auch hier einen Zusatzöler einzusetzen!

Hier führen wir den Zusatzöler Easy/S, spezielle für den Einsatz in Sägewerken bis 20".



Kann ich die Bohrung In Schienen selbst vornehmen?

JA!

Die Bohrungen in Standardschienen können mit Hss-CO Bohrern erstellt werden.

In Cannon/ Sugihara und GB Titanium empfehlen sich Hartmetallbohrer, Für GB Titanium Lang spezielle Bohrer für Titan. Wir empfehlen eine kurze Variante im Durchmesser 8,2-8,5 mm.

Wir bieten hier einen Hartmetallbohrer an, mit welchem die meisten Schienen gebohrt werden können, allerdings sind hiermit nicht mehr als eine bis allerhöchstens zwei Bohrungen möglich.



Benötige ich eine Seilwinde?









Eine Seilwinde vereinfacht die Handhabung und erleichtert die Arbeit.

Sägewerke funktionieren auch ohne Winde und können von Hand geschoben werden.

Mobile Sägewerke können zusätzlich mit einer Seilwinde ausgerüstet werden, welche das Sägen um 80% erleichtert als das Schieben von Hand. Rückenschohnend, einfache Handhabung, Entlastung für Körper und die Kettensäge.



Wie schärfe ich die Kette?






Der Schärfwinkel bei Längsschnittketten beträgt 10-15 Grad.

Zum Schärfen werden die Feilendurchmesser welche durch die Hersteller angegeben sind benötigt, hier ist kein Unterschied beim Schärfen gegenüber normalen Ketten, lediglich der Schärfwinkel muss berücksichtigt werden.

1/4 1,1 = 3,2 mm

1/4 1,3  = 4,00mm

3/8LP = 4,00 mm.

325 = 4,5/ 4,8 mm

3/8 = 5,2/ 5,5 mm

404 = 5,5 mm

Pferd Chain Sharp CS-X 2in1 bietet hier eine entsprechende Unterstützung und setzt zusätzlich den Tiefenbegrenzerlehre auf die passende Hähe zum Schneidezahn.

Pferd Chain Sharp CS-X 2in1 Funktioniert nicht bei Fullskip und Hyperskip Ketten









Montageanleitungen

Montageanleitung Alasakan Mill MK 4
MA Seite 1.pdf
PDF-Dokument [960.2 KB]
MA Seite 2.pdf
PDF-Dokument [587.9 KB]
MA Seite 3.pdf
PDF-Dokument [611.7 KB]
MA Seite 4.pdf
PDF-Dokument [570.2 KB]
MA Seite 5.pdf
PDF-Dokument [578.7 KB]
MA Seite 6.pdf
PDF-Dokument [646.0 KB]
MA Seite 7.pdf
PDF-Dokument [522.7 KB]
MA Seite 8.pdf
PDF-Dokument [416.1 KB]
MA Seite 9.pdf
PDF-Dokument [470.0 KB]

2.)

Anleitung Granberg Sägewerke
Anl_Anbausaegewerk.pdf
PDF-Dokument [174.8 KB]

3.)

Anleitung Zusammenbau Zusatzöler Profi
Zusatzler1.pdf
PDF-Dokument [499.4 KB]

4.)

Anleitung Bohrung Ölschraube
Zusatzler2.pdf
PDF-Dokument [422.0 KB]

5.)

Montageanleitung Justierhilfe
Montageanleitung Justierhilfe.docx
Microsoft Word-Dokument [710.9 KB]

6.)

Montageanleitung Seilwinde
Montageanleitung Seilwinde an Granberg A[...]
PDF-Dokument [991.1 KB]







Welche Art von Kettensäge benötig ich?

Wir empfehlen große Sägen für mehr Effektivität beim Längsschnitt. Es funktionieren auch kleinere
Sägen, diese sind zwar weniger effektiv und einige der Schwerter sind zu schmal um die Klammern des Sägewerkes ohne Beschädigung der Führungsnut zu montieren.


Welche größe von Sägewerk benötige ich?
Wie groß sind die Bäume?
Bis zu welcher Breite sollen Bretter gesägt werden?

Welche Kettensäge ist vorhanden oder soll angeschafft werden?

Dies sind Fragen, die man nur selbst beantworten kann.

Mills gibt es in 9 Größen:



24" (60,96cm),

30" (76,2cm),

36" (91,44cm),

48" (121,92cm)

60" (152,4 cm)

72" (182,88cm).

84" (213,36 cm)

97" (246,38 cm)



Alle Sägewerke passen auf jede Schwertgröße (ausser kürzere als 5" (12,7cm) und einige schmale Schwerter). Durch die Montage des Sägewerkes auf eine Kettensäge verliert man ca. 13 cm der Schnittlänge, je nachdem was kürzer ist, das Schwert oder das Sägewerk. Die Montage eines 30 inch (76,2cm) Sägewerk auf ein 28 inch (71,12cm) Schwert, wird in etwa eine Schnittbreite von 24 inch (60,96cm) ergeben. Die optimale Konfiguration ist das Sägewerk in der selben Größe wie die Schwertlänge zu nehmen.





Wieviel Kraft benötigt die Kettensäge?

Als Grundregel gilt, je mehr Kraft die Kettensäge hat, desto höher ist die Schnittgeschwindigkeit, 1 PS je 10 cm Schienenlänge, 0,7 PS bei bei Schmalschnittschienen. Generell schneidet jeder Motor der läuft, es kommt aber auch darauf an, wieveil Zeit man für das Sägen von Holz aufbringen möchte.



Tabelle für die Motorsägenstärke:

Stammgröße .............. / Motorgröße
Bis zu 18" ... (45,72cm) / 55cm³ bis 67cm³ z.B. DOLMAR 6100/ SOLO 665/ MS 361
18" bis 36" ... (91,44cm) / 68cm³ bis 85cm³ z.B.  DOLMAR PS 7900/ SOLO 681 Stihl MS 441, MS 500i,
36" & größer............. / 86cm³ bis 120cm³z.B. MS 660 oder 880




Wie mache ich den ersten Schnitt?

Für die Auflage das Sägewerk benötigt man eine ebene Oberfläche, auf der das Sägewerk gleiten kann, um einen geraden sauberen Schnitt zu bekommen. Dafür kann eine 5x25cm Bohle auf die
Oberseite des Stammes nageln/schrauben, eine Leiter nach gleichem System nutzen oder man kauft unser Führungschinensystem, (FirstCut) siehe nächste Frage.





Wie lang ist das Führungsschienensystem/ FirstCut?

Das Führungsschinensystem ist ca. 300 cm lang und das Set besteht aus 4 Teilen, je 2 Stück zusammen gesteckt ergeben 300 cm. Schienen können aufgelegt oder an 2 Auflage-Latten befestigt werden, welche man sich selbst vor Ort besorgen muss. Befestigt ergeben die beiden Führungsschienen eine ebene Oberfläche für den ersten Schnitt mit dem Sägewerk.


Kann ich meine normale Kette für Längschnitte benutzen?

Die normale Serien Kette auf einer Säge funktioniert, wenn diese korrekt geschärft ist.
Für bessere Längschnittergebnisse und einen dauerhaften Einsatz empfehlen sich Längsschnittketten, durch ihren speziellen Schärfwinkel läuft die Säge ruhiger und sorgt für einen sauberen Schnitt.




Benötige ich einen Zusatzkettenöler?

Motorsägen ölen vom Motor aus in Richtung Umlenkstern über die auslaufende Kette. Bei kurzen Schwertern und kurzen Schnitten funktioniert dieses System gut. Für größere Schwerter, ab 24" (60,96cm), empfehlen wir Urinen Zusatzöler, da dieser das Öl an die Schnittseite des Schwertes liefert, zur ins Schnittgut einlaufenden Kette. Um den Zusatzkettenöler am Schwert zu befestigen wird ein Loch benötigt, welches gebohrt werden muss. Dies ermöglicht die Montage des Zusatzkettenölers über eine




Wie dick kann das Sägewerk schneiden?

Ein mobiles Sägewerk kann Bretter von 1,27cm bis 33,02cm schneiden. Fangen
Sie an und machen Sie den ersten Schnitt, entfernen Sie diese erste Scheibe, dann benutzen Sie die Mini Mill II um den Stammzu begradigen. Dies ergibt einen 3kantigen Stamm von dem fertige Bretter geschnitten werden können.
Alternativ kann das Sägewerk für alle diese Schnitte auf verschiedene Art und Weise genutzt
werden: Verstellen Sie dafür das Sägewerk und machen dann einen 2ten paralleln Schnitt, dannach den Stamm um 90° Grad drehenund einen 3ten Schnitt machen, dies gibt ebenfalls einen 3-Kantigen Stamm. Wenn dein Sägewerk nicht breitgenug ist um diesen 2ten Schnitt durchzuführen, kann der Stamm auch öfter gedreht werden und die Seitenwerden runtergeschnitten, um den Durchmesser zu reduzieren, bis das Sägewerk über den Stamm passt.





Wie schnell kann ich das Holz aufschneiden?

Das hängt von der Art des Holzes, der Länge und Breite des Schnittes, sowie von der Kraft der Säge ab. Ein
weitere wichtiger Faktor ist die Schärfe der Typ der Kette. Es ist ebenso wichtig, das das Holz sauber ist und kein Dreck oder Steine während des Sägens auftreten. Entferne
Die Rinde sollte nach möglichkeit entfernt werden.Schnittgeschwindigkeiten können varieren von 8 feet (243,84cm) pro minute bei
schmalem Weichholz und 1-1/2 feet (45,72cm) pro minute bei breitem Hartholz.
